Die Wahl des richtigen Kunststoffs für eine Prozessluftanlage klingt auf den ersten Blick nach einer technischen Detailfrage. In der Praxis ist sie eine der wichtigsten Planungsentscheidungen überhaupt, denn der falsche Werkstoff bedeutet im besten Fall eine verkürzte Lebensdauer, im schlechtesten Fall einen Anlagenausfall oder eine Sicherheitsgefährdung.
PVC (PVC-UV), PP, PPs, PPs-el, PVDF, PE: Sieben Materialien, ein breites Eigenschaftsspektrum und sehr unterschiedliche Anforderungsprofile je nach Einsatzort. Dieser Beitrag gibt einen strukturierten Überblick, welches Material wann die richtige Wahl ist.
Warum die Materialwahl bei Prozessluft so entscheidend ist
Prozessluftanlagen transportieren keine neutrale Raumluft. Sie führen chemisch belastete Abluft ab, sei es aus Beizbädern, Laborabzügen, Galvanikbecken, Reinräumen oder ATEX-Bereichen. Die geführten Medien können säurehaltig, laugenhaltig, lösungsmittelhaltig oder elektrostatisch aufgeladen sein. Dazu kommen Anforderungen an Temperaturbeständigkeit, Brandschutz und in manchen Fällen an gesetzliche Zertifizierungen.
Metallische Kanalsysteme versagen in diesen Umgebungen schnell. Kunststoff ist hier die Lösung. Aber welcher Kunststoff, das hängt vom konkreten Einsatzort, dem geführten Medium und den geltenden Vorschriften ab.
Die sieben Beck-Materialien im Überblick
PVC-U – vor allem für Märkte außerhalb Deutschlands
PVC-U (Polyvinylchlorid hart) kommt vor allem in Märkten außerhalb Deutschlands für chemisch belastete Lüftungsanlagen zum Einsatz. Er ist grundsätzlich gegenüber Säuren und Laugen beständig, bei Temperaturen von -5 bis +50 °C. Die Eignung für das konkrete Medium ist im Einzelfall zu prüfen.
PVC-UV – PVC für den Außeneinsatz
PVC-UV ist die UV-stabilisierte Variante des Standard-PVC und wurde speziell für den Außeneinsatz entwickelt. Dachleitungen, Fortluftrohre und alle Anlagenteile, die dauerhafter Sonneneinstrahlung ausgesetzt sind, profitieren von der erhöhten Witterungsbeständigkeit. Der Temperaturbereich entspricht mit bis zu +50 °C dem des Standard-PVC, der entscheidende Unterschied liegt in der Langzeitstabilität unter UV-Belastung.
PP – chemisch stark, vielseitig einsetzbar
Polypropylen (PP) ist eine der meistgenutzten Werkstoffe im chemischen Anlagenbau und das aus gutem Grund. Grundsätzlich ist Polypropylen (PP) gegenüber Säuren, Laugen und schwachen Lösemitteln beständig, nicht aber gegenüber oxidierenden Lösemitteln und Halogenen. Die Beständigkeit gegenüber dem konkreten Medium ist im Einzelfall zu prüfen. Mit einer Einsatztemperatur bis +80 °C eignet sich PP für anspruchsvollere Prozessluftanwendungen in Galvanikbetrieben und allgemeinen Produktionsbereichen. In der Abluft kommt PP typischerweise bei Prozessabluft ohne erhöhte Anforderungen an das Brandverhalten zum Einsatz, beispielsweise im Außenbereich.
PPs – PP mit Brandschutz
PPs (Polypropylen schwerentflammbar) vereint die chemischen Eigenschaften von PP mit einem entscheidenden Plus: Brandschutzklasse UL 94 V2 und DIN 4102 B1. Damit ist PPs die erste Wahl überall dort, wo Brandschutzvorschriften einzuhalten sind, insbesondere in Lüftungsanlagen innerhalb von Gebäuden. Der Einsatztemperaturbereich liegt ebenfalls bei bis zu +80 °C. PPs ist das Standardmaterial für Innenbereichsinstallationen in Galvanik, Produktionshallen und Laborräumen, wo ein dokumentiertes flammwidriges Verhalten gefordert ist. Typischer Einsatzschwerpunkt ist chemisch belastete Prozessabluft im Innenbereich bei entsprechenden Brandschutzanforderungen.
PPs-el – wenn Brandschutz und ESD-Schutz zusammenkommen
PPs-el geht einen Schritt weiter: Es kombiniert die flammwidrigen Eigenschaften von PPs mit elektrischer Leitfähigkeit (Oberflächenwiderstand ca. 10⁵ Ohm). Das macht es zum Werkstoff der Wahl in Bereichen, in denen elektrostatische Aufladung eine reale Gefahr darstellt, also überall dort, wo brennbare Stäube, Lösungsmittel oder Gase in der Luft sein können. Typische Einsatzbereiche sind ATEX-klassifizierte Zonen, Laborräume mit explosionsgefährdeten Substanzen und Produktionsbereiche in der Elektronikindustrie. Der Einsatztemperaturbereich liegt bei +70 °C. Es wird für Prozessabluft gewählt, bei der zusätzlich eine elektrostatische Ableitfähigkeit erforderlich ist, z. B. aufgrund einer Ex-Schutz-Bewertung.
PVDF – die Hochleistungslösung für extreme Anforderungen
Polyvinylidenfluorid (PVDF) hat mit -20 °C bis +120 °C den größten Einsatztemperaturbereich im Beck-Sortiment. Grundsätzlich ist es gegenüber organischen Säuren und anorganischen Chemikalien beständig, nicht aber gegenüber Ketonen und rauchender Schwefelsäure. Hinzu kommt die Listung nach FM 4910. PVDF kommt für Reinräume, hochreine Medienführung und Halbleiteranlagen in Frage, wo neben chemischer Beständigkeit auch hohe Anforderungen an Partikelfreiheit und Brandschutz gelten. Die Beständigkeit gegenüber dem konkreten Medium ist im Einzelfall zu prüfen.
PE (PE-HD) – robust, kältebeständig, UV-stabil
Polyethylen (PE-HD) schließt das Materialspektrum nach unten ab: Mit einem Einsatzbereich von -20 °C bis +70 °C eignet sich PE besonders für Anwendungen im Außenbereich und bei tiefen Temperaturen. PE ist UV-beständig, schlagzäh und chemisch gut beständig – ideal für Dachleitungen und Außeninstallationen, bei denen Tieftemperaturverhalten und Witterungsbeständigkeit gefragt sind.
Einsatzorte und die passenden Materialien
Galvanik und Produktionsbereiche
Galvanikanlagen gehören zu den chemisch anspruchsvollsten Umgebungen für Lüftungssysteme. Säuren, Laugen und aggressive Dämpfe aus Beizbädern und Galvanikbecken erfordern Werkstoffe mit breiter chemischer Beständigkeit. Gleichzeitig gelten in Produktionshallen Brandschutzanforderungen, die den Einsatz von Standard-PP in vielen Fällen ausschließen.
Die Standardlösung für Galvanikanlagen und allgemeine Produktionsbereiche ist PPs – es vereint chemische Beständigkeit mit dokumentiertem Brandschutz. Wo höhere Temperaturen bis +80 °C auftreten, ist PPs die sichere Wahl. Für Märkte außerhalb Deutschlands kommt auch PVC-U infrage (-5 bis +50 °C), sofern Medium, Temperatur und Druckbelastung dazu passen.

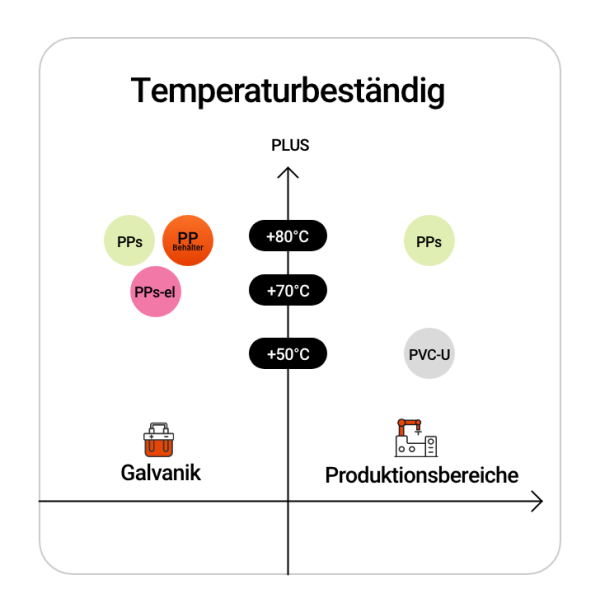

Werkstoffauswahl Lüftung Galvanik: PPs, PP, PPs-el und PVC-U nach Einsatztemperatur
Dachleitungen und Außenanlagen
Für Dachleitungen und alle außenliegenden Komponenten gelten besondere Anforderungen: UV-Beständigkeit, Witterungsstabilität und – je nach Standort – auch Tieftemperaturverhalten. Für Märkte außerhalb Deutschlands kommt hier PVC-UV bis +50 °C infrage. PE-HD erweitert den Einsatzbereich nach unten bis -20 °C und ist besonders für Anlagen in kälteren Umgebungen oder mit Kälteeintrag geeignet. Für anspruchsvolle Außenanwendungen mit gleichzeitig hohen chemischen Anforderungen bleibt PVDF die leistungsstärkste Option.

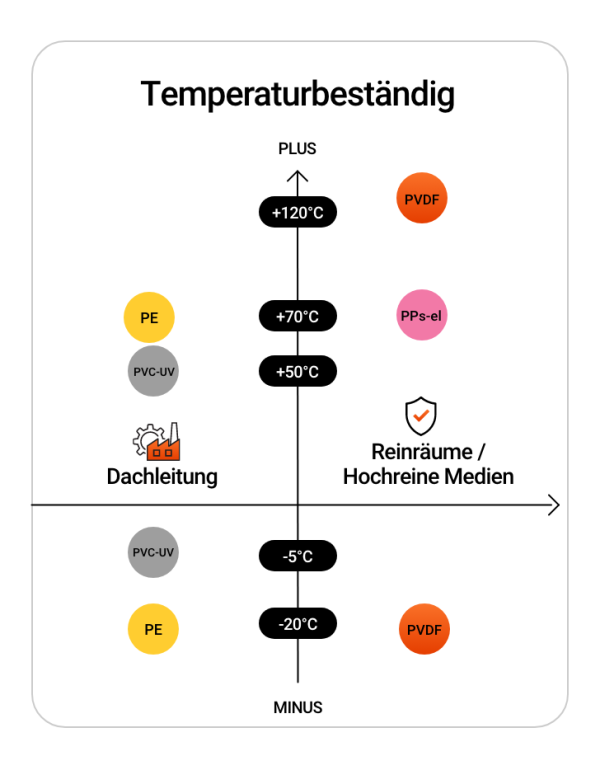

PVDF Lüftungsrohr Temperaturbeständigkeit: Werkstoffauswahl Reinraum und Dachleitungen
Reinräume und hochreine Medien
In Reinräumen – insbesondere in der Halbleiter-, Pharma- und Biotechnologieindustrie – gibt es keine Kompromisse. Die Anforderungen an Partikelfreiheit, chemische Reinheit und Brandschutz sind die höchsten überhaupt. PVDF ist im Beck-Sortiment FM 4910 gelistet und deckt mit -20 °C bis +120 °C den breitesten Temperaturbereich ab. Die Beständigkeit gegenüber dem konkreten Medium ist im Einzelfall zu prüfen.
Laborräume und ATEX-Bereiche
Laborräume kombinieren oft mehrere Anforderungen gleichzeitig: chemische Beständigkeit, Brandschutz und – je nach Labor – auch ESD-Schutz. PPs deckt die Standardanforderungen ab. Sobald jedoch explosionsgefährdete Substanzen im Spiel sind oder ATEX-Zonen vorliegen, ist PPs-el die richtige Wahl. Die elektrische Leitfähigkeit verhindert elektrostatische Aufladung im Kanalsystem und damit eine potenzielle Zündquelle, bei gleichzeitig dokumentiertem Brandschutz nach UL 94 V-0.

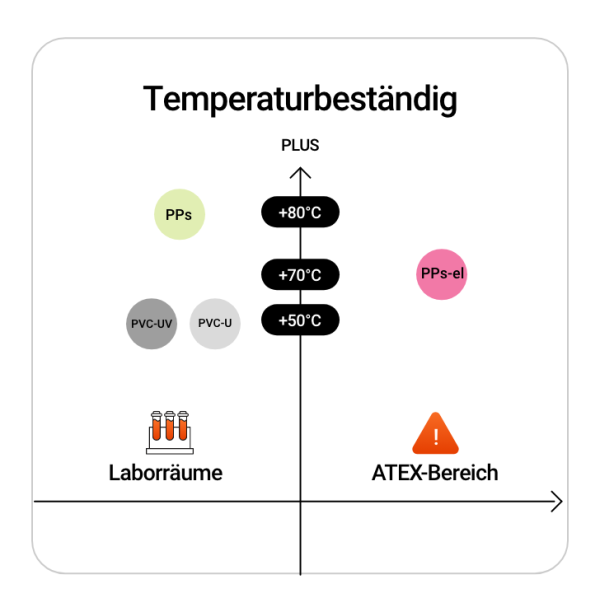

PPs-el ATEX Lüftung: Werkstoffauswahl für Laborräume und explosionsgefährdete Bereiche
Die Entscheidung: Welches Material für welche Anforderung?
Die Materialwahl folgt im Wesentlichen vier Leitfragen:
- Wie hoch ist die Betriebstemperatur?
PVC-U und PVC-UV sind bis +50 °C geeignet. PP, PPs und PPs-el gehen bis +80 °C bzw. +70 °C. PVDF deckt den weitesten Bereich ab – von -20 °C bis +120 °C. - Welches Medium, unter welchen Betriebsbedingungen?
Eine pauschale Rangliste gibt es nicht. Wie gut ein Werkstoff einer Chemikalie standhält, hängt immer auch von den geplanten Betriebsbedingungen ab, vor allem von Temperatur sowie Druck- und Unterdruckbelastung. - Welche Brandschutzanforderungen gelten?
Sobald eine Brandschutzklassifizierung gefordert ist, scheidet Standard-PP aus. PPs erfüllt UL 94 V-2 und DIN 4102 B1, PPs-el UL 94 V-0. PVDF ist FM 4910 gelistet. - Gibt es ATEX- oder ESD-Anforderungen?
Dann ist PPs-el die einzige Option, die Flammwidrigkeit und elektrostatische Ableitfähigkeit in einem Werkstoff vereint.
Die richtige Wahl trifft man mit dem richtigen Partner
Kunststoff ist nicht gleich Kunststoff. Das zeigt der Vergleich der sieben Beck-Materialien deutlich. Jeder Werkstoff hat sein optimales Anforderungsprofil, und die richtige Wahl hängt immer vom konkreten Einsatzort, dem geführten Medium, den Temperaturen und den geltenden Vorschriften ab.
Beck bietet das gesamte Materialspektrum aus einer Hand: Von PVC für Märkte außerhalb Deutschlands bis zur FM 4910-gelisteten PVDF-Anwendung. Und wer sich nicht sicher ist, welches Material für sein Projekt das richtige ist: Sprechen Sie uns an – wir helfen Ihnen, die richtige Werkstoffentscheidung zu treffen.
Übrigens: Für die konkrete Konstruktionsarbeit stellt Beck CAD-Daten für Prozessluftkomponenten zum Download bereit. Damit Ihre Materialentscheidung direkt in die Planung einfließen kann.
