Sattelstück oder T-Stück? Diese Frage stellen sich Planer und Installateure für Lüftungssysteme häufig. Die Antwort ist einfacher als gedacht, wenn man die unterschiedlichen Einbausituationen genauer betrachtet. Denn der entscheidende Unterschied liegt nicht in der Technik an sich, sondern im Timing: Planen Sie eine neue Anlage oder müssen Sie eine Abzweigung nachträglich einbauen? Diese eine Frage bestimmt meist schon, welche Lösung die richtige ist. In diesem Beitrag zeigen wir Ihnen, wann welches Formteil die wirtschaftlichere und technisch bessere Wahl für Ihr Projekt ist.
Bevor wir in die Entscheidungskriterien einsteigen, hier kurz und knapp die Definitionen der Formteile:

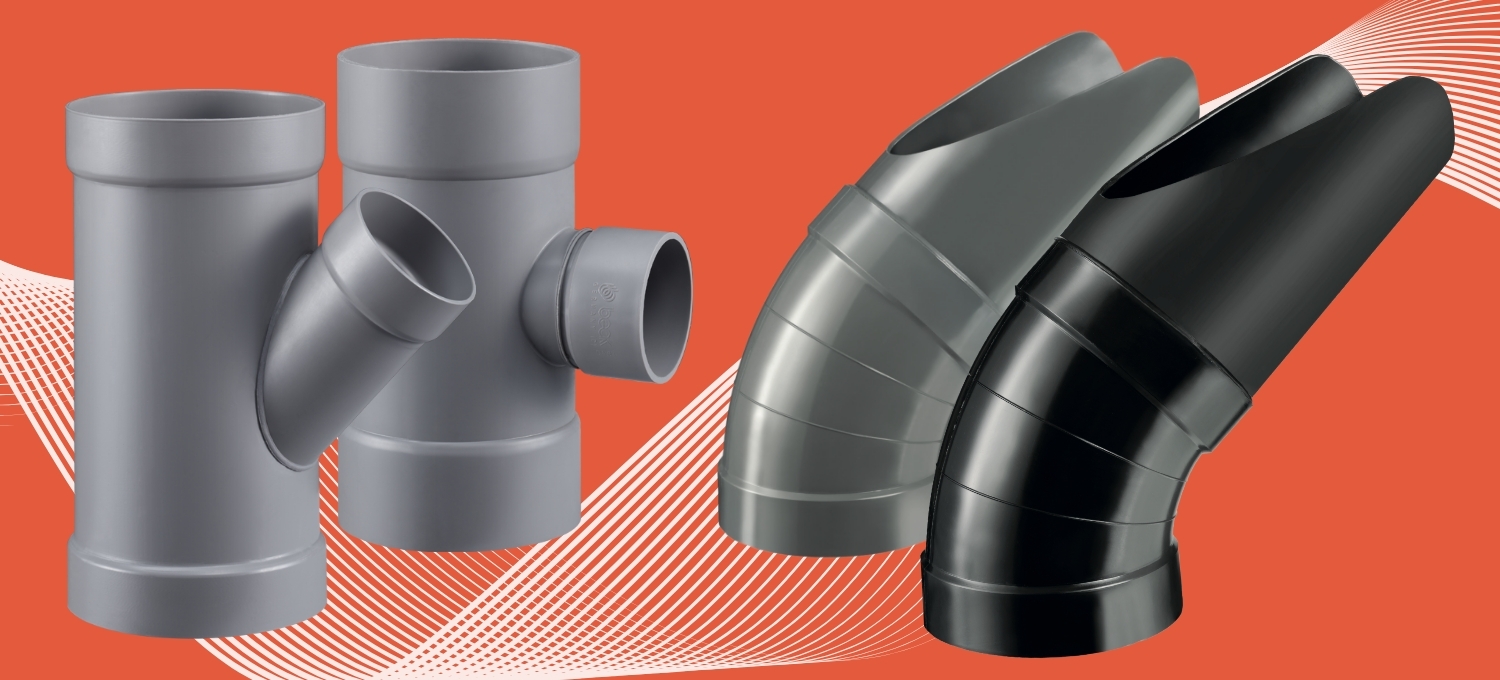

Sattelstück und T-Stück: Der grundlegende Unterschied
T-Stück (auch: Abzweigstück)
Ein T-Stück ist ein vorgefertigtes Formteil mit drei Anschlüssen, das bei der Erstmontage einer Lüftungsanlage eingeplant und installiert wird. Es ermöglicht eine Abzweigung vom Hauptstrang, die von Anfang an Teil der Systemplanung ist.
Sattelstück und Sattelstutze
Ein Sattelstück wird nachträglich auf eine bereits montierte Rohrleitung aufgeschweißt, um einen zusätzlichen Abgang zu schaffen. Das Sattelstück ist damit die ideale Lösung für Nachrüstungen in der Lüftung. Der Sattelstutzen ist die komplette Abzweigungskonstruktion inklusive des Anschlussstutzens.
Der Kern des Unterschieds ist also: Das T-Stück kommt bei der Neuplanung und Erstmontage von Lüftungsanlagen zum Einsatz, wenn die Abzweigungen von Anfang an bekannt sind. Das Sattelstück hingegen ist die Lösung für die Nachrüstung – es wird auf bereits montierte Leitungen aufgeschweißt, um nachträglich zusätzliche Abgänge zu schaffen.
Wann ist ein T-Stück die richtige Wahl?
Das T-Stück glänzt überall dort, wo Sie von Anfang an wissen, wo Abzweigungen benötigt werden. In der Planungsphase haben Sie die volle Kontrolle über das System und genau das ist die Stärke des T-Stücks. Hier die drei wichtigsten potenziellen Szenarien im Überblick:
Szenario 1: Neuanlage in der Planungsphase
Sie planen eine komplett neue Lüftungsanlage oder einen neuen Anlagenteil? Dann ist das T-Stück in den meisten Fällen die erste Wahl. Denn dadurch haben Sie:
- die volle Kontrolle über Platzierung und Ausrichtung
- eine optimale Strömungsführung durch passende T-Stück-Geometrie (z.B. 45°)
- eine einfachere Installation, da alles „aus einem Guss" geplant wird
- oft günstigere Materialkosten bei Großserien
Beispiel aus der Praxis:
Ein neues Produktionsgebäude für die chemische Industrie wird geplant. Alle Abzweigungen für Absaugungen an Produktionslinien sind bekannt. Hier macht es keinen Sinn, mit Sattelstücken zu arbeiten – T-Stücke sind schneller montiert und kostengünstiger.
Szenario 2: Vorhersehbare Erweiterungen
Auch wenn aktuell nicht alle Abzweigungen benötigt werden, aber absehbar ist, dass in Zukunft weitere Anschlüsse gebraucht werden: T-Stücke können „auf Vorrat" eingeplant und zunächst verschlossen werden. Der Vorteil hier: Die spätere Aktivierung ist deutlich einfacher als ein T-Stück nachträglich einbauen zu müssen oder ein Sattelstück aufzuschweißen.
Szenario 3: Hohe Volumenströme mit bekannter Belastung
Bei sehr hohen Volumenströmen und wenn die exakte Strömungsführung kritisch ist, bieten T-Stücke mit optimierten 45°-Abgängen eine hervorragende Lösung, die von Anfang an perfekt dimensioniert werden kann.
Wann ist ein Sattelstück die bessere Lösung?
Das Sattelstück ist der Problemlöser für bestehende Anlagen. Wo das T-Stück aufwändige Umbauten bedeuten würde, zeigt das Sattelstück seine wahre Stärke: schnell, flexibel und wirtschaftlich. Diese drei gängigen Situationen machen den Unterschied (Beispiele):
Szenario 1: Bestehende Anlage muss erweitert werden
Die häufigste Situation: Eine Lüftungsanlage ist bereits installiert und im Betrieb. Jetzt kommt eine neue Maschine, ein neuer Arbeitsplatz oder ein zusätzlicher Prozessschritt hinzu, der ebenfalls abgesaugt werden muss. Hier ist das Sattelstück unschlagbar, denn somit haben Sie:
- keine Notwendigkeit zum Abbau bestehender Leitungen
- nur einen minimalen Stillstand der Anlage
- eine flexible Lösung – an jeder beliebigen Stelle montierbar
- keine großen Umbauarbeiten
Praxisbeispiel:
Ein Galvanikbetrieb erweitert seine Produktion um zwei neue Becken. Die bestehende Abluftleitung läuft bereits unter der Decke. Mit Sattelstücken können die beiden neuen Abzweigungen innerhalb weniger Stunden angeschlossen werden – ohne die gesamte Rohrleitung zu demontieren oder ein T-Stück nachträglich einbauen zu müssen.
Szenario 2: Ungeplante Änderungen im Layout
Produktionsabläufe ändern sich, Maschinen werden umgestellt, neue Anforderungen entstehen. In der Realität entspricht kaum eine Anlage nach fünf Jahren noch dem ursprünglichen Plan. Hier bieten Sattelstücke maximale Flexibilität: Sie können dort angebracht werden, wo sie tatsächlich gebraucht werden, unabhängig von der ursprünglichen Planung.
Szenario 3: Sanierung ohne Systemstillstand
Bei der Modernisierung alter Anlagen ist es oft nicht möglich oder wirtschaftlich sinnvoll, das komplette Leitungssystem zu erneuern. Sattelstücke ermöglichen punktuelle Erweiterungen, während der Rest der Anlage bestehen bleibt. Somit werden Produktionsausfälle minimiert und Investitionskosten bleiben überschaubar.
Brauchen Sie Unterstützung bei der Planung Ihres individuellen Anwendungsfalls? Wir beraten Sie gerne bei jedem Schritt.
Technische Aspekte: Sattelstück und T-Stück im Strömungsvergleich
Eine oft gestellte Frage ist, ob ein T-Stück denn generell besser für die Strömung ist als ein Sattelstück. Auch hier liegt die Antwort in der Ausführung:
T-Stücke mit 90°-Abgang
Klassische T-Stücke mit rechtwinkligem Abgang können zu Wirbelbildung und erhöhtem Druckverlust führen – besonders bei hohen Volumenströmen. Die abrupte Umlenkung stört die Strömung.
T-Stücke mit 45°-Abgang
Strömungsoptimierte T-Stücke mit 45°-Abgang bieten eine deutlich bessere Luftführung und reduzieren Turbulenzen erheblich.
Moderne Sattelstücke mit segmentfreiem 45°-Bogen
Die neueste Generation der Beck Sattelstücke verwendet einen segmentfreien 45°-Bogen, der die Strömung ebenso sanft umlenkt wie ein hochwertiges T-Stück – und dabei bis zu 25 % weniger Druckverlust erzeugt als herkömmliche Sattelstücke mit Segmentstück.
Das Ergebnis: Technisch sind moderne Sattelstücke einem Standard-T-Stück 90° in puncto Energieeffizienz überlegen. Sie vereinen Nachrüstbarkeit mit optimierter Strömungsführung.
Erfahren Sie mehr in unserem neusten Produktkatalog Sattelstücke und Sattelstutzen.
T-Stück nachträglich einbauen: Wann macht das Sinn?
Die bisherigen Szenarien zeigen klare Anwendungsbereiche für beide Lösungen. Doch in der Praxis stellt sich manchmal die Frage: Lohnt es sich nicht doch, ein T-Stück nachträglich einbauen zu lassen, statt zum Sattelstück zu greifen? Die kurze Antwort: Technisch ja, wirtschaftlich meist nein. Ein T-Stück nachträglich einzubauen erfordert nämlich einen erheblichen Aufwand: Die Anlage muss stillstehen, der betroffene Rohrabschnitt komplett demontiert, das T-Stück eingefügt, alle angrenzenden Rohrstücke neu montiert und der gesamte Abschnitt auf Dichtigkeit geprüft werden. Das bedeutet mehrere Arbeitstage, sehr hohe Kosten und einen Stillstand von oft mehreren Tagen. Die Alternative Sattelstück aufzuschweißen dauert dagegen nur wenige Stunden, verursacht moderate Kosten und führt zu einem minimalen Stillstand des Betriebs.
Es gibt allerdings Ausnahmen, wo ein T-Stück nachträglich einbauen doch Sinn macht: Bei großflächigen Sanierungen, wenn ohnehin große Teile der Anlage erneuert werden, bei mehreren Abzweigungen dicht beieinander oder wenn die Rohrführung grundlegend geändert wird. In 95 % der Fälle ist jedoch das Sattelstück die wirtschaftlichere und schnellere Lösung für Nachrüstungen.
Kostenvergleich: Sattelstück vs. T-Stück
Bei Neuanlagen ist das T-Stück die kostengünstigere Wahl: Das Material ist 30-40 % günstiger als bei Sattelstücken, und die Montage erfolgt im normalen Installationsprozess ohne Extra-Aufwand. Sattelstücke bei Neuanlagen zu verwenden wäre unnötig teuer.
Bei Nachrüstungen dreht sich das Bild komplett: Ein T-Stück nachträglich einbauen verursacht durch die notwendige Demontage und Neumontage ein Vielfaches der Kosten gegenüber einem Sattelstück, das einfach aufgeschweißt wird – ein klarer wirtschaftlicher Vorteil für die nachträgliche Lösung.
Noch schneller und kostengünstiger: Mit dem EffiTech Stecksystem von Beck sind sowohl T-Stücke als auch Sattelstücke verfügbar – komplett ohne Schweißen oder Kleben. Die werkzeuglose Montage per Hand reduziert die Installationszeit erheblich und spart Montagekosten bei Neuanlagen wie bei Nachrüstungen. Die Verbindungen sind dabei absolut dicht, wiederverwendbar und richten sich automatisch aus.
Der oft übersehene Faktor: Energiekosten über die Lebensdauer. Ein T-Stück 90° mit hoher Wirbelbildung erhöht den Ventilator-Strombedarf dauerhaft, während ein strömungsoptimiertes Sattelstück 45° über 20 Jahre mehrere hundert Euro Energiekosten spart. Moderne Sattelstücke mit segmentfreiem Bogen sind in der Lüftung energetisch oft sogar besser als Standard-T-Stücke. Rechnen Sie daher nicht nur die Anschaffung, sondern die Total Cost of Ownership (TCO) über die gesamte Lebensdauer.
Praxisfälle: Sattelstück oder T-Stück? So haben andere entschieden
Fall 1: Pharma-Neubau → T-Stück
Situation: Neues Produktionsgebäude mit 12 definierten Absaugpunkten
Entscheidung: T-Stücke 45° in der Neuplanung
Warum: Alle Abzweigungen bekannt, optimale Strömungsplanung möglich, schnelle Montage
Kosten: Ca. 15 % günstiger als wenn man Sattelstücke verwenden würde
Fall 2: Labor-Erweiterung → Sattelstück
Situation: Bestehendes Labor erhält zwei neue Abzüge
Entscheidung: Sattelstücke mit 45°-Bogen (keine Option T-Stück nachträglich einbauen)
Warum: Anlage bleibt bestehen, nur punktuelle Erweiterung nötig, Stillstand unter 4 Stunden
Kosten: Ca. 70 % günstiger als T-Stück nachträglich einbauen
Fall 3: Produktionshalle Modernisierung → Kombination
Situation: Alte Anlage wird teilweise erneuert, teilweise erweitert
Entscheidung: Neue Hauptstränge mit T-Stücken, Anschluss alter Bereiche mit Sattelstücken
Warum: Effizienz bei Neuteilen, Flexibilität bei Bestand
Kosten: Optimales Kosten-Nutzen-Verhältnis
Material und Ausführung: Sattelstücke und T-Stücke bei Beck
Bei Beck erhalten Sie sowohl T-Stücke als auch Sattelstücke in höchster Qualität – verfügbar in 7 hochwertigen Kunststoffen (PVC, PVC-UV, PP, PPs, PPs-el, PVDF, PE) und allen gängigen Größen - von DN 50 bis DN 800 beim Sattelstück, sowie bis DN 1400 beim T-Stück. Ob aggressive Chemikalien, UV-Strahlung, elektrostatische Ableitung oder Standardanwendungen – für jede Anforderung gibt es das passende Material.
Qualität Made in Germany: Alle Formteile werden normgerecht nach DIN 4741 (Mindestwandstärke 3 mm) maschinell gefertigt und bieten durchgängig gleichbleibende Präzision. Für Ihre Planung stellen wir Ihnen umfassende CAD-Daten und detaillierte Strömungsberechnungen zur Verfügung.
FAQ im Überblick: Die häufigsten Fragen zu Sattelstück vs. T-Stück
1. Was ist der Unterschied zwischen Sattelstück und T-Stück?
Ein T-Stück ist ein vorgefertigtes Formteil für Neuanlagen, das bei der Erstmontage eingeplant wird. Ein Sattelstück wird nachträglich auf bestehende Rohrleitungen aufgeschweißt.
2. Kann ich ein T-Stück nachträglich einbauen?
Ja, aber der Aufwand ist sehr hoch. Sie müssen die Rohrleitung demontieren, das T-Stück einsetzen und alles neu montieren. In den meisten Fällen ist ein Sattelstück die wirtschaftlichere Alternative.
3. Wie hoch ist der Druckverlust bei einem Sattelstück im Vergleich zum T-Stück?
Moderne Sattelstücke mit segmentfreiem 45°-Bogen haben ähnliche oder bessere Druckverlust-Werte als Standard-T-Stücke 90°. Entscheidend ist die Geometrie, nicht das Prinzip.
4. Wann lohnt sich ein T-Stück nachträglich einbauen?
Nur bei großflächigen Sanierungen oder wenn mehrere Abzweigungen dicht beieinander liegen. In 95 % der Fälle ist das Sattelstück günstiger und schneller.
5. Kann ich ein Sattelstück auch bei einer Neuanlage verwenden?
Technisch ja, aber wirtschaftlich macht das selten Sinn. Bei Neuanlagen sind T-Stücke günstiger und einfacher zu montieren.
6. Welche Lösung ist langlebiger – Sattelstück oder T-Stück?
Bei gleicher Material- und Fertigungsqualität sind beide gleichwertig langlebig. Entscheidend ist die fachgerechte Installation und das passende Material für die Medien.
7. Gibt es Größenbeschränkungen bei Sattelstück und T-Stück?
Bei Beck sind Sattelstücke von DN 50 bis DN 800 und die T-Stücke bis DN 1400 verfügbar. Für Sondergrößen sprechen Sie uns an.
8. Was kostet ein Sattelstück im Vergleich zum T-Stück?
Sattelstücke sind im Material ca. 30-40 % teurer als T-Stücke. Bei Nachrüstungen sind sie jedoch deutlich günstiger, da kein Ausbau nötig ist. Ein T-Stück nachträglich einbauen kostet oft das 5-10-fache eines Sattelstücks.
Planungssupport: Wir helfen bei der Entscheidung Sattelstück vs. T-Stück
Sie planen eine Erweiterung Ihrer Lüftungsanlage oder eine Neuanlage? Sie sind unsicher, ob Sie ein T-Stück nachträglich einbauen sollen oder ein Sattelstück die bessere Wahl ist? Lassen Sie uns gemeinsam die optimale Lösung finden.
